La pression sous haute surveillance : les clés du contrôle pour un transport par pipeline sûr et optimisé

À travers l’immensité du paysage canadien, un réseau artériel de pipelines transporte silencieusement l’énergie qui alimente le pays. Pour l’ingénieur ou l’opérateur en salle de contrôle, la gestion de ce réseau se résume souvent à une consigne : maintenir la pression dans des limites sûres. On parle de surveillance 24/7, de technologies de pointe et de respect des réglementations. Ces affirmations, bien que vraies, masquent une réalité bien plus complexe et fascinante. Elles sont les symptômes d’une discipline de haute précision, mais n’en sont pas le cœur.

La simple surveillance réactive ne suffit plus. Le véritable enjeu n’est pas de constater une alarme de surpression, mais de comprendre la dynamique du fluide des jours, des heures, voire des minutes avant qu’elle ne se manifeste. Et si la clé n’était pas de réagir aux problèmes, mais de les anticiper en traitant le pipeline non pas comme un simple tube inerte, mais comme un organisme vivant ? Chaque variation de pression, de débit ou de température devient alors un signe vital, un symptôme de la « santé » du réseau. Cette approche change tout.

Cet article propose de dépasser la vision traditionnelle de la surveillance. Nous allons explorer l’anatomie mécanique et l’hémodynamique des réseaux de pipelines. En analysant les systèmes de pompage, les dispositifs de sécurité ultimes, les menaces comme le coup de bélier et les outils de diagnostic prédictif, nous verrons comment la maîtrise de la pression devient un art de la prédiction, garantissant une exploitation à la fois plus sûre et radicalement plus optimisée.

Pour naviguer au cœur de cette mécanique de précision, cet article est structuré pour vous guider depuis les fondamentaux du pompage jusqu’aux technologies de surveillance les plus avancées. Le sommaire ci-dessous vous donne un aperçu des étapes clés de notre exploration.

Sommaire : Comprendre l’hémodynamique du transport par pipeline

• Les « cœurs » du pipeline : pourquoi faut-il régulièrement « re-pousser » le fluide sur de longues distances ?
• La soupape de la dernière chance : comment ce simple dispositif mécanique empêche un pipeline d’exploser
• Contrôler la pression : faut-il ralentir le moteur ou fermer un peu le robinet ?
• Le coup de bélier : l’onde de choc qui peut détruire un pipeline en une fraction de seconde
• Le « simulateur de vol » du pipeline : comment les modèles prédisent le comportement du réseau avant qu’il ne se produise
• L’équilibre sur le fil du rasoir : que se passe-t-il si la pression du fluide est trop forte ou trop faible ?
• La fuite « mathématique » : comment un ordinateur peut détecter une fuite en analysant les chiffres du pipeline
• La surveillance continue des infrastructures

Les « cœurs » du pipeline : pourquoi faut-il régulièrement « re-pousser » le fluide sur de longues distances ?

Un pipeline n’est pas une rivière qui s’écoule par gravité. C’est un système clos où le fluide, qu’il soit liquide ou gazeux, perd naturellement de l’énergie à cause de la friction contre les parois de la canalisation et des variations d’altitude du terrain. Pour parcourir des centaines, voire des milliers de kilomètres, le produit doit être régulièrement « re-poussé ». C’est le rôle des stations de pompage (pour les liquides) et des stations de compression (pour le gaz). Ces installations, véritables cœurs mécaniques du réseau, sont stratégiquement espacées le long du tracé pour redonner au fluide l’énergie nécessaire pour continuer son chemin.

Le dimensionnement et l’espacement de ces stations sont un exercice d’ingénierie complexe. Ils dépendent de la viscosité du produit, du diamètre du pipeline, de la topographie et du débit souhaité. Sur le réseau canadien, par exemple, le maillage est dense. La gestion du flux entre ces stations est assurée par un autre élément crucial de l’anatomie du pipeline : les vannes de sectionnement. Installées environ tous les 30 kilomètres sur les pipelines canadiens, elles permettent d’isoler des segments du réseau pour la maintenance ou en cas d’urgence, segmentant ainsi l’hémodynamique globale du système.

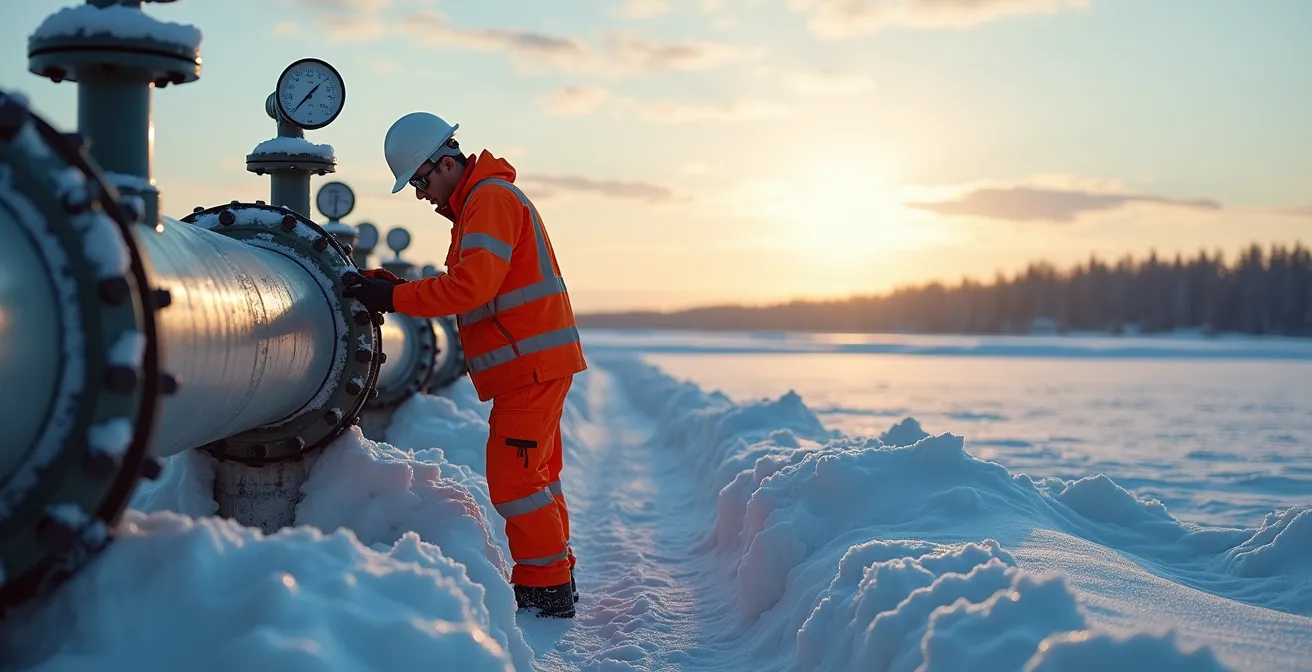

Visualiser une de ces stations de pompage isolée dans l’hiver rigoureux des Prairies, c’est comprendre l’ampleur du défi logistique et technique. Chaque station est un nœud vital dans un système interdépendant, où la défaillance d’un seul « cœur » peut avoir des répercussions sur des centaines de kilomètres de ligne. La gestion de leur puissance et de leur synchronisation est la première étape fondamentale du contrôle de la pression.

La soupape de la dernière chance : comment ce simple dispositif mécanique empêche un pipeline d’exploser

Dans un système où la pression est constamment ajustée pour optimiser le transport, un événement imprévu peut survenir : une vanne se ferme trop vite, une pompe s’emballe, ou une obstruction se crée. La pression peut alors grimper en flèche, menaçant l’intégrité structurelle de la canalisation. Avant que les systèmes de contrôle informatisés n’aient le temps de réagir, une protection purement mécanique entre en jeu : la soupape de sûreté (ou soupape de décharge).

Ce dispositif est l’ultime rempart contre la catastrophe. Il est conçu pour s’ouvrir automatiquement lorsque la pression interne dépasse un seuil prédéfini, évacuant l’excès de fluide (vers un réservoir de rétention ou, pour le gaz, à l’air libre) jusqu’à ce que la pression revienne à un niveau sûr. Cette exigence n’est pas une simple bonne pratique ; au Canada, le cadre réglementaire est strict. En effet, chaque réservoir sous pression doit être muni d’au moins une soupape de sécurité maintenant la pression à un niveau sécuritaire, conformément au Règlement canadien sur la santé et la sécurité au travail.

L’incident survenu à la station de compression de gaz naturel d’East Hereford en 2000, analysé par le Bureau de la sécurité des transports du Canada (BST), illustre parfaitement ce rôle. Suite à un arrêt d’urgence, ce sont les soupapes de mise à l’air libre qui se sont ouvertes pour évacuer le gaz et prévenir une surpression catastrophique dans les conduites. Cet événement a souligné l’importance vitale de ces dispositifs passifs et a conduit à de nombreuses améliorations techniques sur les stations similaires à travers le pays. La soupape de sûreté n’est pas un outil de régulation, mais une assurance vie mécanique, la garantie silencieuse que même en cas de défaillance des systèmes actifs, le pipeline est protégé.

Contrôler la pression : faut-il ralentir le moteur ou fermer un peu le robinet ?

Maintenir la pression idéale dans un pipeline est un jeu d’équilibriste. La question fondamentale pour les opérateurs est de savoir sur quel levier agir. Il existe deux approches principales : agir sur la source d’énergie (le « moteur ») ou agir sur le circuit (le « robinet »). La première méthode consiste à utiliser des entraînements à vitesse variable (VFD) sur les moteurs des pompes. En ajustant la vitesse de rotation, on contrôle directement la puissance injectée dans le fluide, ce qui permet une régulation fine et très efficace sur le plan énergétique.

La seconde méthode consiste à utiliser des vannes de régulation. Ces vannes peuvent être partiellement fermées pour créer une perte de charge contrôlée, ce qui diminue la pression en aval. Bien que plus simple à mettre en œuvre, cette méthode est intrinsèquement moins efficiente, car elle revient à freiner un moteur qui tourne à plein régime : de l’énergie est dissipée sous forme de chaleur et de turbulence. Le choix entre ces deux stratégies, ou leur combinaison, est au cœur de l’optimisation des pipelines modernes. C’est un calcul économique et technique crucial, comme en témoigne le projet d’expansion Mainline d’Enbridge, où un investissement de 1,4 milliard de dollars canadiens a été annoncé pour optimiser les réseaux.

La modernisation des systèmes de contrôle de pression implique souvent une transition vers des technologies plus efficientes. Les projets d’envergure, comme le programme d’expansion Sunrise d’Enbridge, illustrent concrètement cette évolution :

• Installation de compresseurs électriques pour remplacer les systèmes à gaz, plus flexibles et moins émissifs.
• Ajout de pipelines en boucle pour augmenter la capacité globale et réduire la pression nécessaire.
• Modernisation des stations existantes avec des technologies de contrôle avancées pour optimiser le flux.

Cette tendance montre que le contrôle moderne de la pression ne se limite plus à la simple régulation, mais s’intègre dans une stratégie globale d’efficacité énergétique et d’augmentation de la capacité, un enjeu majeur pour l’industrie canadienne.

Le coup de bélier : l’onde de choc qui peut détruire un pipeline en une fraction de seconde

Parmi les pathologies de flux les plus redoutées par les ingénieurs se trouve le « coup de bélier ». Ce phénomène, également connu sous le nom de choc hydraulique, se produit lorsqu’un fluide en mouvement est stoppé ou change de direction brusquement. L’inertie de la colonne de fluide se transforme en une onde de surpression qui se propage à la vitesse du son dans la canalisation. L’augmentation de pression peut être instantanée et dévastatrice, dépassant de loin la pression maximale de service du pipeline et pouvant causer des déformations, des ruptures et des dommages catastrophiques aux vannes et aux pompes.

Les causes typiques sont la fermeture trop rapide d’une vanne, l’arrêt brutal d’une pompe (suite à une coupure de courant, par exemple) ou le démarrage rapide d’une pompe dans une ligne vide. Heureusement, grâce à une ingénierie rigoureuse et des procédures strictes, les accidents graves sont rares. Les statistiques canadiennes montrent un taux d’environ 0,3 accident par exajoule transporté en 2017, une nette amélioration par rapport aux années précédentes, ce qui témoigne de l’efficacité des mesures préventives.

La prévention du coup de bélier repose sur une combinaison de conception mécanique et de procédures opérationnelles. Des dispositifs comme les ballons anti-bélier ou les accumulateurs agissent comme des amortisseurs hydrauliques. De plus, le Règlement de la Régie de l’énergie du Canada impose des mesures spécifiques, comme l’enregistrement continu des pressions d’aspiration et de refoulement et l’équipement des stations avec des sources d’énergie auxiliaires pour garantir un arrêt contrôlé des systèmes. Pour tout opérateur, l’audit des risques liés à ce phénomène est une tâche essentielle.

Le « simulateur de vol » du pipeline : comment les modèles prédisent le comportement du réseau avant qu’il ne se produise

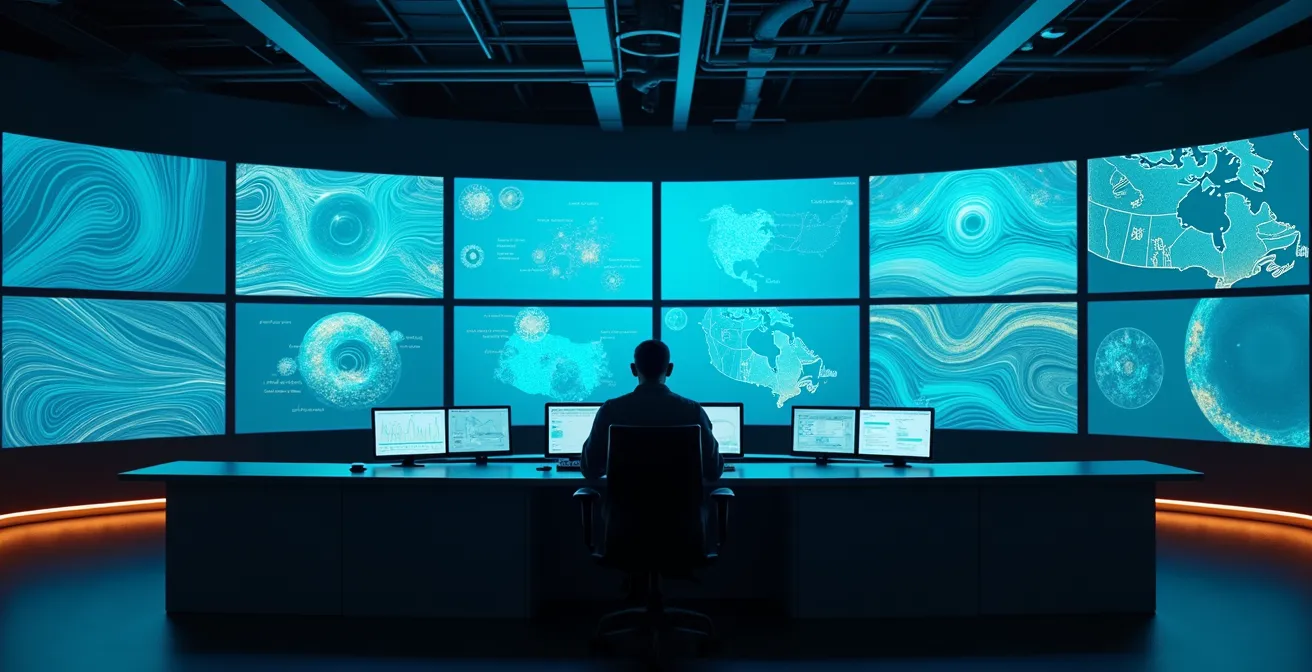

Piloter un pipeline de plusieurs centaines de kilomètres depuis une salle de contrôle à Calgary ou Montréal s’apparente à piloter un avion de ligne. Les opérateurs ne peuvent pas « voir » le fluide ; ils s’appuient sur un tableau de bord complexe qui leur fournit des données de pression, de débit et de température. Mais pour anticiper les turbulences, il leur faut plus que des données en temps réel : il leur faut un simulateur de vol. C’est exactement le rôle des modèles de simulation hydraulique, ou « jumeaux numériques », du réseau.

Ces modèles sont des représentations mathématiques sophistiquées du pipeline, intégrant sa topographie, ses diamètres, l’emplacement des pompes et des vannes, ainsi que les propriétés physiques du fluide. En injectant les données opérationnelles réelles dans ce modèle, le système peut calculer le comportement futur du réseau. Il peut prédire comment une modification de la vitesse d’une pompe à un point A affectera la pression à un point B cinquante kilomètres plus loin, et ce, plusieurs minutes ou heures à l’avance. C’est l’outil ultime du diagnostic prédictif. L’efficacité de ces systèmes, combinée à une surveillance rigoureuse, explique pourquoi 99,9994 % des produits liquides ont été transportés en toute sécurité par les pipelines de transport canadiens entre 2002 et 2011.

Ces outils ne sont pas un luxe, mais une obligation. Comme le souligne la Régie de l’énergie du Canada en référence à la norme CSA Z662, leur utilisation est une exigence fondamentale pour la formation et la certification des opérateurs.

Les simulateurs sont une exigence réglementaire au Canada pour former les opérateurs de salles de contrôle à gérer des scénarios de crise spécifiques au réseau.

– Régie de l’énergie du Canada, Norme CSA Z662 sur les réseaux de canalisations

Grâce à ces simulateurs, les opérateurs peuvent s’entraîner à gérer des situations d’urgence (fuites, pannes de pompe, coups de bélier) sans aucun risque pour le réseau réel. Ils peuvent tester de nouvelles stratégies d’optimisation avant de les appliquer, transformant la gestion de pipeline d’un art réactif en une science prédictive.

L’équilibre sur le fil du rasoir : que se passe-t-il si la pression du fluide est trop forte ou trop faible ?

La gestion de la pression dans un pipeline est souvent perçue comme un effort visant uniquement à éviter la surpression et les risques de rupture. C’est une vision incomplète. En réalité, le travail de l’opérateur consiste à maintenir le système dans une fourchette opérationnelle optimale, car une pression trop faible (sous-pression) peut être tout aussi problématique, voire plus insidieuse, qu’une pression trop forte.

La surpression est le risque le plus évident. Elle exerce une contrainte excessive sur l’acier de la canalisation. Si la Pression Maximale Admissible en Service (PMAS) est dépassée, cela peut entraîner des déformations permanentes (plastification) ou, dans le pire des cas, une rupture et une fuite. Dans le contexte canadien, le dégel du pergélisol peut créer des contraintes géotechniques imprévues sur le pipeline, augmentant localement le risque lié à une surpression.

La sous-pression, quant à elle, présente des dangers différents. Pour les gazoducs, une pression trop basse peut simplement réduire ou interrompre la livraison. Mais pour les oléoducs transportant des pétroles lourds ou bitumineux, une chute de pression est souvent liée à une chute de température. Dans les conditions hivernales extrêmes du Canada, si la température du produit tombe en dessous d’un certain seuil, sa viscosité augmente de façon exponentielle. Le produit peut se solidifier, créant un blocage complet de la ligne. Résoudre un tel blocage peut être une opération extrêmement coûteuse et complexe, nécessitant parfois de couper et de remplacer une section entière du pipeline.

La comparaison suivante, basée sur une analyse des risques liés au transport de pétrole, met en évidence les enjeux spécifiques au contexte canadien.

La fuite « mathématique » : comment un ordinateur peut détecter une fuite en analysant les chiffres du pipeline

Lorsqu’une fuite se produit sur un pipeline, la première pensée est souvent celle d’une inspection visuelle ou de capteurs externes. Pourtant, la première ligne de détection est bien souvent purement mathématique, effectuée par des systèmes informatisés au sein même de la salle de contrôle. Cette méthode est connue sous le nom de Computational Pipeline Monitoring (CPM). Le principe est d’une logique implacable : dans un système fermé, ce qui entre doit être égal à ce qui sort.

Le système CPM, souvent intégré au système de contrôle et d’acquisition de données (SCADA), compare en permanence les volumes mesurés par les débitmètres à l’entrée et à la sortie d’un segment de pipeline. Il prend en compte les variations de pression et de température qui affectent la densité du produit (ce qu’on appelle la compensation ligne-pack). Si l’ordinateur détecte un déséquilibre persistant, c’est-à-dire si le volume sortant est inférieur au volume entrant, il déclenche une alarme. C’est une « fuite mathématique ». Cette technologie analyse en temps réel pressions, débits et températures pour repérer les anomalies qui trahissent une perte de produit.

Les systèmes SCADA utilisés par les opérateurs canadiens sont des exemples concrets de cette technologie en action. Comme détaillé dans les analyses du BST, des opérateurs comme Trans Québec & Maritimes (TQM) depuis leur centre de contrôle de Montréal, ou TC Energy (TCPL) depuis Calgary, utilisent ces systèmes pour surveiller en permanence les valeurs de pression et de débit. Le système enregistre un historique détaillé du fonctionnement, permettant non seulement de détecter les anomalies en temps réel, mais aussi de reconstituer la séquence d’événements ayant mené à un incident. C’est un véritable détective numérique qui surveille l’intégrité du pipeline à chaque seconde, bien avant qu’une inspection sur le terrain ne puisse avoir lieu.

La surveillance continue des infrastructures

La gestion de la pression, bien qu’essentielle, n’est qu’une facette de la surveillance globale des pipelines. L’intégrité d’un réseau dépend d’une approche holistique qui intègre les données de fonctionnement interne avec une surveillance exhaustive de l’infrastructure physique et de son environnement. L’échelle du défi est immense : la Régie de l’énergie du Canada (REC) réglemente à elle seule plus de 73 000 km de pipelines au Canada, un réseau qui traverse des écosystèmes variés et des zones parfois très isolées.

Pour assurer une surveillance efficace de cette « anatomie » étendue, les opérateurs canadiens déploient un arsenal de technologies complémentaires. La surveillance ne se limite plus à des inspections périodiques à pied ou en hélicoptère. Aujourd’hui, elle est continue et multi-canaux, combinant des technologies de pointe pour obtenir une vision complète de l’état du réseau :

• Fibres optiques : Installées le long du pipeline, elles agissent comme un système nerveux, capables de détecter des vibrations anormales (activité de tiers non autorisée), des variations de température ou des contraintes sur la canalisation.
• Imagerie satellite (InSAR) : Cette technologie permet de détecter des mouvements de terrain millimétriques, comme des glissements de terrain ou l’affaissement dû au dégel du pergélisol, qui pourraient menacer l’intégrité du pipeline.
• Drones et surveillance aérienne : Ils fournissent des images haute résolution du corridor du pipeline, permettant d’identifier rapidement les menaces externes (constructions, érosion).
• Programmes de surveillance autochtones : De plus en plus, les opérateurs collaborent avec les communautés locales qui, par leur connaissance du territoire, fournissent une couche de surveillance humaine inestimable.

Cette surveillance à 360 degrés alimente en retour les modèles de simulation. Une donnée sur un mouvement de terrain détecté par satellite peut être intégrée au « jumeau numérique » pour évaluer son impact potentiel sur les contraintes de la canalisation et ajuster la pression de manière préventive. La surveillance continue transforme la gestion du pipeline en un dialogue constant entre le monde numérique du SCADA et la réalité physique du terrain.

Pour les ingénieurs et opérateurs, adopter cette vision intégrée est la prochaine étape logique. Il ne s’agit plus de maîtriser un seul instrument, mais de diriger un orchestre complexe où chaque capteur, chaque modèle et chaque inspection de terrain joue une partition essentielle à la symphonie de la sécurité et de l’efficacité.
